Точная печь с толкающей пластиной
, Надежная печь с толкающей плитой
, Электронный компонент Печь для толкательной плиты
Электронный компонент Синтерирование толкательная плитка печь точное надежное
Печь для сжигания электронных компонентов: точная и надежная
1. Краткий обзор
В области современного производства электроники печь с толкательной плитой стала незаменимым инструментом для сжигания электронных компонентов. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.

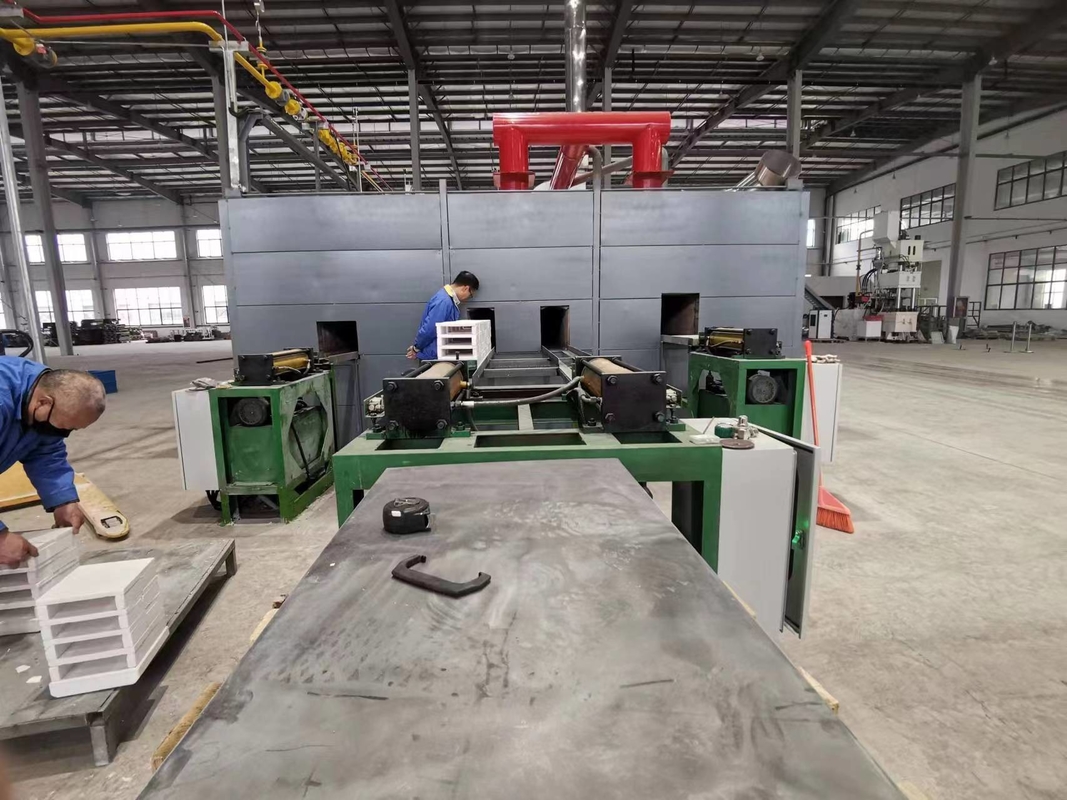

Печь с толкающей пластиной, также известная как печь толкающего типа, работает по принципу непрерывного потока. Она состоит из нескольких ключевых компонентов.часто в виде маленьких чипсов, конденсаторы, резисторы или керамические подложки с отложенными материалами помещаются на специально разработанные толкательные пластины.Эти толкательные пластины затем постепенно проталкиваются через печь механическим толкающим механизмом.
В зависимости от характера электронных компонентов и процесса сфинтерации печь может заполняться различными газами.в некоторых случаях, для предотвращения окисления компонентов во время синтерации используется инертный газ, такой как азот или аргон.может быть введен редукторный газ, такой как водород, для облегчения некоторых химических реакций, которые полезны для процесса синтерации.
Проектирование и работа печи с толкательными плитами в высокой степени автоматизированы.и скорость потока газа в реальном времениЭта автоматизация не только обеспечивает последовательные и надежные результаты сфинтерации, но и значительно повышает эффективность производства, что делает ее подходящей для крупномасштабного производства электроники.
2. Особенности
2.1 Точный контроль температуры
Одной из самых выдающихся особенностей печи для сжигания электронных компонентов является ее способность обеспечивать чрезвычайно точное регулирование температуры.Многозоновая система отопления позволяет создавать сложные температурные профилиТочность температуры в пределах ± 1 °C может быть достигнута во многих современных печах с нагнетательными плитами.Эта точность имеет решающее значение, поскольку даже небольшие изменения температуры могут оказать значительное влияние на качество и производительность электронных компонентовНапример, при сжигании керамических конденсаторов неправильная температура во время процесса сжигания может привести к несоответствующим значениям емкости.что неприемлемо в высокопроизводительных электронных схемах.
2.2 Стабильная нагревательная среда
Конструкция печи с нагнетательной плитой обеспечивает стабильную отопительную среду.Это не только помогает поддерживать постоянную температуру внутри печи, но и способствует энергоэффективности- равномерное распределение тепла в камеру печи, достигаемое путем тщательного расположения нагревательных элементов,обеспечивает, чтобы все электронные компоненты на толкательных пластинах подвергались одинаковым температурным условиям во время синтерацииЭто важно для производства компонентов с последовательными свойствами, что является ключевым требованием в электронной промышленности.
2.3 Гладкое толчкание - движение пластин
Механический толкательный механизм печи для толкательных плит предназначен для обеспечения плавного и последовательного движения толкательных плит.Это важно, потому что внезапные остановки или потрясения могут привести к неправильному расположению электронных компонентов на пластинах или даже повредить деликатные компоненты.Плавное движение обеспечивает, что компоненты проходят через зону нагрева с постоянной скоростью, точно следуя за заранее определенным температурно-временным профилем.Движение толкательной пластины может быть регулировано в соответствии с различными процессами сфинтерацииНапример, для компонентов, которые требуют более длительного времени пребывания при определенной температуре, скорость толкания может быть замедлена.
2.4 Настраиваемая атмосфера
Как упоминалось ранее, печь с толкательными плитами может быть оснащена системами управления атмосферой внутри печи.Производители могут выбирать из различных газов или газовых смесей в зависимости от конкретных требований электронных компонентов, которые синтерируются.Например, при сцинтерировании некоторых электронных компонентов на основе металлов, для предотвращения окисления и стимулирования желаемых химических реакций необходима редукторная атмосфера.Способность точно контролировать скорость потока газа и состав еще больше повышает гибкость печи, что позволяет оптимизировать процесс спекания для различных типов электронных компонентов.
2.5 Высокая производственная мощность
Непрерывный поток печи делает ее очень подходящей для производства больших объемов.и как одна партия компонентов перемещается через печьВ результате получается высокая пропускная способность, необходимая для удовлетворения масштабных потребностей электронной промышленности.автоматизированная работа печи уменьшает необходимость в ручном вмешательстве, дальнейшее повышение эффективности производства и снижение риска человеческих ошибок, связанных с дефектами в синтерированных компонентах.
3. Приложения
3.1 Синтерирование керамических конденсаторов
Керамические конденсаторы широко используются в электронных схемах за их способность хранить и высвобождать электрическую энергию.Керамические конденсаторы обычно изготавливаются из смеси керамических порошков и других добавокВо время синтерации керамические частицы связываются друг с другом, образуя плотную и однородную структуру.
Для достижения желаемых диэлектрических свойств керамических конденсаторов необходим точный контроль температуры печи с толкательной пластиной.и т.д.. имеют специфические требования к диэлектрической константе, зависящей от температуры.производители могут гарантировать, что синтерированные керамические конденсаторы соответствуют этим требованиямНапример, температура спекания для керамических конденсаторов X7R обычно составляет от 1200 до 1300 °C.Многозоновая система нагрева печи с толкательной плитой позволяет медленно и контролируемо нагревать до этой температуры., за которым следует время пребывания при пиковой температуре для обеспечения полного спекания.Устойчивая нагревательная среда и плавное движение пластинки предотвращают любую трещину или деформацию конденсаторов во время процесса синтерации, что приводит к высококачественным продуктам с постоянными значениями емкости.
3.2 Синтерирование резисторов
Резисторы - это еще один важный электронный компонент, и печь для толкательной плиты играет жизненно важную роль в их производстве.углеродная пленкаВ случае с жидкостными резисторами, которые широко используются в гибридных микросхемах,Процесс синтерации в печи с толкательной плитой используется для отверждения и уплотнения материала резистора.
Материал резистора, который обычно представляет собой смесь проводящих частиц, стеклосвязывающих веществ и других добавок, печатается на керамическом подложке.Печь для толкательной пластины затем используется для нагрева подложки с напечатанным материалом резистораТемпературный профиль в печи тщательно спроектирован, чтобы сначала испарить любые растворители в пасте резистора, а затем переплавить оставшиеся материалы.Точный контроль температуры гарантирует, что проводящие частицы образуют стабильный и равномерный проводящий путь внутри резистораНастраиваемая атмосфера в печи также может быть использована для предотвращения окисления проводящих частиц на основе металла во время синтерации.Это приводит к резисторам с точными значениями сопротивления и низкой толерантностью, которые необходимы для высокоточных электронных схем.
3.3 Синтерирование индукторов
Индукторы используются в электронных схемах для хранения энергии в магнитном поле.Печь для сжигания на подталкивающей пластине используется для сжиганияФерритные индукторы изготавливаются путем прессования ферритных порошков в желаемую форму, а затем их синтерации для увеличения их плотности и магнитных свойств.
Процесс спекания в печи для нагнетания пластин тщательно контролируется для оптимизации магнитной проницаемости и насыщения ферритового материала.Температурный профиль в печи предназначен для стимулирования роста магнитных зерен в структуре ферритаМногозоновая система отопления позволяет контролировать цикл нагрева и охлаждения, что важно для достижения желаемых магнитных свойств.температура постепенно повышается до пикового значенияЗатем, во время фазы охлаждения,температура тщательно контролируется, чтобы предотвратить образование нежелательных фаз или напряжений в структуре феррита.Устойчивая нагревательная среда и плавное движение толчок-пластинки гарантируют, что индукторы синтерируются равномерно, что приводит к постоянным значениям индуктивности и высококачественной производительности.
3.4 Синтерирование подложки интегральной схемы
Интегрированные микросхемы (IC) - это платформы, на которых устанавливаются микросхемы.Печь с толкающей пластиной используется для сфинтерации этих керамических подложков для достижения требуемых механических и электрических свойств.
Во время процесса сфинтерации керамический порошок сначала формируется в желаемую форму, часто посредством таких процессов, как прессование или формование путем инъекции.Затем для нагрева зеленых (несинтерированных) субстратов используется печь с толкательными плитамиТочный контроль температуры имеет решающее значение для обеспечения равномерной плотности керамической подложки и гладкой поверхности.Гладкая поверхность необходима для правильной связки микросхем IC с подложкой. Настраиваемая атмосфера в печи может быть использована для предотвращения окисления керамического материала и контроля химического состава поверхности.высокая производственная мощность печи с подталкивающей плитой позволяет производить массовые подложки IC, удовлетворяя масштабные потребности полупроводниковой промышленности.
3.5 Синтерирование электронных упаковочных материалов
Электронные упаковочные материалы, такие как керамические упаковки или металло-керамические композиты, также синтерируются с помощью печей с толкательными пластинами.обеспечение механической поддержки и электрической изоляции.
В случае керамических упаковок, процесс сфинтерации в печи с толкательной пластиной используется для уплотнения керамического материала и улучшения его механической прочности.Температурный профиль тщательно спроектирован, чтобы гарантировать, что упаковка имеет правильные габариты и допустимые отклонения после синтерацииДля металло-керамических композитов процесс сфинтерации в печи используется для слияния металлической и керамической фаз вместе.Настраиваемая атмосфера может быть использована для управления интерфейсными реакциями между металлом и керамикойВысокая производственная мощность печи с подталкивающими пластинами позволяет эффективно производить большое количество электронных упаковочных материалов.который необходим для производства больших объемов электронных устройств.
4. Часто задаваемые вопросы
4.1 Каков типичный температурный диапазон для сцинтерирования электронных компонентов в печи для толкательной плиты?
Температурный диапазон варьируется в зависимости от типа электронного компонента и используемых материалов.Температура сфинтерации может варьироваться от 1000 до 1300°CДля некоторых компонентов или материалов на основе металла с более низкими точками плавления температура сфинтерации может быть в диапазоне 500-900 °C.
4.2 Как атмосфера в печи для нагнетания плит влияет на процесс спекания?
Атмосфера в печи может оказывать значительное влияние на процесс синтерации.Редуцирующие газы, такие как водород, могут использоваться для стимулирования определенных химических реакцийНеправильная атмосфера может привести к окислению, загрязнению или неправильным химическим реакциям.которые могут ухудшить качество синтерированных компонентов.
4.3 Может ли печь с нагнетательными пластинами использоваться для синтерации различных типов электронных компонентов одновременно?
В некоторых случаях можно одновременно синтерировать различные виды электронных компонентов в печи для толкательной плиты.при условии, что их температурные профили для синтерации и требования к атмосфере схожиОднако, если требования существенно отличаются, это не целесообразно, поскольку это может привести к не оптимальным результатам сфинтерации для одного или нескольких типов компонентов.
4.4 Как часто печь с нагнетательными пластинами нуждается в обслуживании?
Регулярное обслуживание, включая проверку отопительных элементов на наличие признаков износа или повреждения,проверка изоляции на тепловые потери, обеспечивая правильную работу толкающего механизма, должна проводиться не реже одного раза в месяц.обычно каждые 3 - 6 месяцев, чтобы обеспечить точные показания температуры.
4.5 Каковы основные факторы, которые могут влиять на качество синтерированных электронных компонентов в печи для нагнетания пластин?
Основными факторами являются точность температуры, равномерность температуры внутри печи, стабильность движения толкательной пластины, состав и скорость потока атмосферы внутри печи,и качество исходных материаловЛюбое отклонение в этих факторах может привести к дефектам в синтерированных компонентах, таких как несовместимые свойства, трещины или неправильный химический состав.
